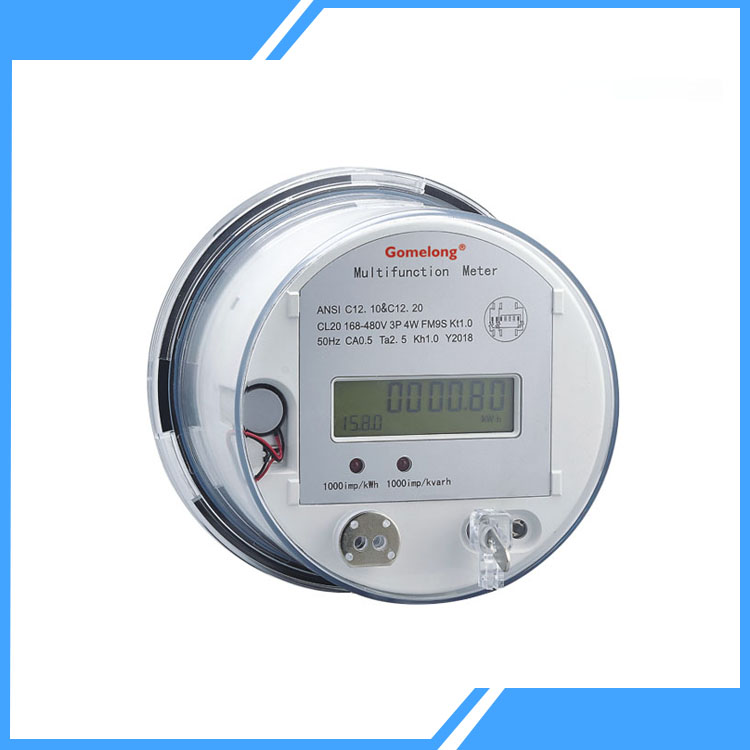

Šiaurės Amerikos elektros sistemoje,ANSI lizdo matuokliaiyra matavimo įtaisai. Jie atitinka Amerikos nacionalinio standartų instituto （ANSI） standartus. Šie skaitikliai yra pagrindinis pasirinkimas komerciniams pastatams, pramoninėms patalpoms ir namams. Kodėl? Jų dizainas yra standartizuotas ir jie siūlo suderinamumo pranašumus. Šie skaitikliai diegia ir sąveikauja su duomenimis per tam tikrą lizdo sąsają. Jų techniniai parametrai ir našumo rodikliai atitinka ANSI C12 serijos standartus. Tai užtikrina galios matavimo tikslumą ir patikimumą.
ANSI lizdo matuokliai nurodo elektros energijos matavimo įtaisus, kurie atitinka tokius standartus kaip ANSI C12.1 ir C12.20. Jų pagrindinė savybė yra standartizuotos lizdo jungties struktūros priėmimas. Šią struktūrą sudaro kištukas （, sumontuotas ant skaitiklio）, ir lizdas （pritvirtintas paskirstymo dėžutėje）, pasiekiant elektrinį ryšį ir fizinę fiksaciją mechaniniu užraktu. Remiantis ANSI C12.20 standartu, skaitiklių tikslumo klasės yra klasifikuojamos kaip 0,5s, 1,0s ir tt Šiaurės Amerikos elektros tinkle, kurio vardinė įtampa yra 120/240 V, o 60 Hz dažnis, paklaidų diapazonas turi būti kontroliuojamas ± 0,5%. Be to, ANSI aiškiai nurodė izoliacijos stiprumą, antielektromagnetinių trukdžių galimybes ir pritaikant aplinkai （-25 ℃ iki +55 ℃ ℃ metrų.
Žvelgiant iš fizinės struktūros perspektyvos, ANSI lizdo matuokliai daugiausia susideda iš matavimo modulio, ryšio modulio ir lizdo sąsajos. Matavimo modulis naudoja kietojo kūno elektroninius lustus, kad surinktų srovės ir įtampos signalus per šunto rezistorius ir įtampos transformatorius, ir apskaičiuoja energijos suvartojimą po skaitmeninio signalo apdorojimo. Ryšio modulis palaiko tokius protokolus kaip RS-485, „Wi-Fi“ arba „Power Line Carrier“ (PLC), atitinkantys išmaniųjų tinklų duomenų sąveikos reikalavimus. Lizdo sąsaja suprojektuota su 6 arba 8 kaiščiais, įskaitant tiesioginį laidą, neutralų laidą ir ryšių linijų kontaktus, užtikrinant, kad nulinio arko saugus perjungimas kištuko metu ir atjungtų operacijų metu.
Palyginti su tradiciniais fiksuotais matuokliais, ANSI lizdo matuokliai turi tris pagrindinius pranašumus: pirma, juos lengva įdiegti, leidžiantys pakeisti be maitinimo per kišenę ir atjungti, padidinant priežiūros efektyvumą daugiau nei 50%; Antra, jie turi stiprų suderinamumą, kai skirtingų prekių ženklų skaitikliai yra keičiami pagal tą pačią lizdo specifikaciją, sumažinant sistemos renovacijos išlaidas; Trečia, jie palaiko karštą kyšavimą, įgalindami matuoklių atnaujinimą komerciniuose pastatuose be elektros energijos tiekimo nutraukimo.
Šiaurės Amerikos komercinio nekilnojamojo turto sektoriuje ANSI lizdo matuokliai dažnai naudojami individualiems matavimams daugialypiuose nuomininkuose. Pavyzdžiui, biurų pastatai kiekviename aukšto paskirstymo dėžutėje įdiegia ANSI lizdus, leidžiančius nuomininkams savarankiškai pakeisti metrus ir atskirai atsiskaityti už elektros sąskaitas. Pramoninėje aplinkoje, atsižvelgiant į jų pasipriešinimą vibracijai ir tolerancijai temperatūrai, šie skaitikliai yra plačiai naudojami gamybos linijose energijos suvartojimo stebėjimui kartu su SCADA sistemomis, kad būtų galima surinkti realaus laiko galios naudojimo duomenis iš kiekvieno įrenginio.
Verta paminėti, kad yra skirtumų tarp ANSI standartų ir Tarptautinės elektrotechnikos komisijos (IEC) standartų. Pvz., ANSI matuokliai yra suprojektuoti su nelyginiais vardinės srovės kartotiniais (pvz., 100A metro su vardine 5a × 20) kartotiniais, tuo tarpu IEC matuokliai dažniausiai yra tiesioginiai jungčių tipai. Todėl tarpvalstybiniams projektams reikia atkreipti ypatingą dėmesį į įrangos suderinamumo problemas, kad būtų išvengta matavimo klaidų, kurias sukelia standartiniai skirtumai.
Tobulėjant intelektualiojo tinklo konstrukcijai, naujos kartosANSI lizdo matuokliaiintegruoja daiktų internetą （IoT） Technologija. Kai kuriuose modeliuose yra „Bluetooth 5.0“ moduliai, įgalinantys realaus laiko skaitiklių skaitymą per mobiliąsias programas. Pažangesnius modelius yra įmontuoti kraštų skaičiavimo lustai, galintys atlikti vietinę energijos suvartojimo modelių analizę ir neįprastus įspėjimus suvartojant. Be to, vykdomas abipusio ANSI ir IEC standartų atpažinimo darbas, ir tikimasi, kad ateityje atsiras dvigubai standartiniai suderinami lizdo matuokliai, suteikiantys lankstesnius sprendimus tarptautinėms įmonėms.
Įmonėms supratimas apie ANSI lizdo matuoklių technines specifikacijas ne tik padeda užtikrinti projektų projektavimo laikymąsi Šiaurės Amerikos rinkoje, bet ir sumažina eksploatavimo ir priežiūros sąnaudas standartizuotomis produktų pasirinkimu, taip pasinaudojant iniciatyva įgyvendinant energetikos skaitmeninio valdymo tendenciją.
