Kadangi elektros suvartojimas ir toliau didėja gyvenamajame, komerciniame ir lengvosios pramonės sektoriuose, tikslus energijos matavimas tapo svarbesnis nei bet kada anksčiau. AVienfazis dviejų laidų energijos skaitiklisyra vienas plačiausiai naudojamų prietaisų, skirtų elektros energijos suvartojimui stebėti vienfazėse elektros sistemose. Sukurta naudojant tikslią matavimo technologiją,Gomelongasasteikia patikimus vienfazius dviejų laidų energijos skaitiklių sprendimus, kurie padeda komunalinėms įmonėms, nekilnojamojo turto valdytojams ir galutiniams vartotojams gauti tikslias sąskaitas, efektyvų energijos valdymą ir ilgalaikį veikimo patikimumą.
Šiame straipsnyje nagrinėjama, kaip veikia vienfaziai dviejų laidų energijos skaitikliai, jų techninės savybės, įrengimo reikalavimai, pritaikymas, pranašumai ir kaip pasirinkti tinkamą modelį pagal savo poreikius.

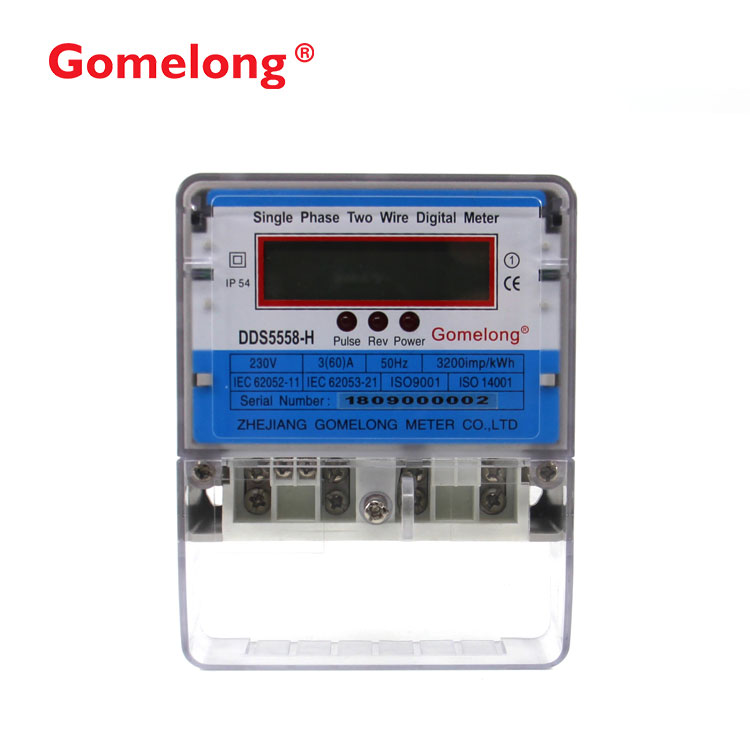

Vienfazis dviejų laidų energijos skaitiklis yra elektros matavimo prietaisas, specialiai sukurtas vienfazėms elektros sistemoms, susidedantis iš vieno įtampančio laido ir vieno nulinio laido. Skaitiklis fiksuoja prijungtų apkrovų sunaudotą elektros energijos kiekį ir rodo duomenis kilovatvalandėmis (kWh).
Šie skaitikliai dažniausiai įrengiami gyvenamuosiuose namuose, butuose, mažose įmonėse, mažmeninės prekybos parduotuvėse ir įvairiose mažos galios sistemose, kur naudojamas vienfazis elektros paskirstymas.
Vienfazio dviejų laidų energijos skaitiklio veikimo principas pagrįstas įtampos ir srovės, tekančios per elektros grandinę, matavimu.
Skaitiklis nuolat skaičiuoja energijos suvartojimą pagal formulę:
Galia (W) = įtampa (V) × srovė (A)
Laikui bėgant sukaupta galia paverčiama energijos sąnaudomis, matuojama kilovatvalandėmis.
Šiuolaikiniai elektroniniai skaitikliai naudoja pažangius mikroprocesorius ir integruotas grandines, kad:
Šiuolaikinį vienfazių dviejų laidų energijos skaitiklį paprastai sudaro šie komponentai:
| Komponentas | Funkcija |
|---|---|
| Srovės jutiklis | Matuoja srovę, tekančią per grandinę |
| Įtampos grandinė | Aptinka linijos įtampą |
| Matavimo IC | Skaičiuoja galią ir energijos sąnaudas |
| Mikrovaldiklis | Apdoroja matavimo duomenis |
| LCD ekranas | Rodo suvartojimo rodmenis ir būsenos informaciją |
| Komunikacijos modulis | Palaiko nuotolinį duomenų perdavimą |
| Apsauginis gaubtas | Užtikrina saugumą ir aplinkos apsaugą |
Nors specifikacijos skiriasi priklausomai nuo modelio, daugumos vienfazių dviejų laidų energijos skaitiklių veikimo charakteristikos yra panašios.
| Parametras | Tipinė vertė |
|---|---|
| Įtampos įvertinimas | 220V / 230V |
| Dažnis | 50 Hz arba 60 Hz |
| Dabartinis diapazonas | 5(60)A, 10(100A). |
| Tikslumo klasė | 1.0 klasė arba 2.0 klasė |
| Ekrano tipas | LCD skaitmeninis ekranas |
| Bendravimas | RS485, Modbus, RF, PLC |
| Darbinė temperatūra | -25°C iki +70°C |
| Apsaugos įvertinimas | IP51-IP54 |
Elektroninė matavimo technologija žymiai sumažina nuskaitymo klaidas ir užtikrina tikslų atsiskaitymą už energiją.
Stebėjimas realiuoju laiku leidžia vartotojams nustatyti energijos švaistymą ir optimizuoti elektros suvartojimą.
Šiuolaikiniams skaitikliams reikia mažiau vietos montavimui, tuo pačiu užtikrinant didesnį funkcionalumą.
Kietojo kūno elektroniniai komponentai pašalina mechaninį susidėvėjimą ir prailgina eksploatavimo laiką.
Daugelis išmaniųjų modelių palaiko nuotolinio duomenų rinkimo ir automatizuotų skaitiklių nuskaitymo sistemas.
Pažangios apsaugos nuo klastojimo funkcijos padeda komunalinėms įmonėms sumažinti netechninius nuostolius.
Vienfaziai dviejų laidų energijos skaitikliai yra plačiai naudojami įvairiuose sektoriuose.
Dėl jų lankstumo ir įperkamumo jie yra vienas iš dažniausiai naudojamų elektros skaitiklių visame pasaulyje.
| Funkcija | Vienfazis dviejų laidų | Trifazis matuoklis | Išmanusis matuoklis |
|---|---|---|---|
| Maitinimo sistema | Vienfazė | Trijų fazių | Vienfazis / Trijų fazių |
| Montavimo kaina | Žemas | Aukštesnis | Nuo vidutinio iki aukšto |
| Naudojimas gyvenamojoje patalpoje | Puikiai | Ribotas | Puikiai |
| Komercinis naudojimas | Maži kroviniai | Dideli kroviniai | Platus asortimentas |
| Nuotolinis bendravimas | Neprivaloma | Neprivaloma | Standartinis |
| Energijos analizė | Pagrindinis | Pagrindinis | Išplėstinė |
Norint pasirinkti tinkamą vienfazių dviejų laidų energijos skaitiklį, reikia atidžiai įvertinti keletą veiksnių.
Pasirinkite 1,0 metro klasę, kai reikalingas didesnis atsiskaitymo tikslumas.
Įsitikinkite, kad skaitiklis gali atlaikyti didžiausią numatomą apkrovos srovę.
Išmaniosioms stebėjimo sistemoms apsvarstykite RS485, Modbus, PLC arba belaidį ryšį.
Patikrinkite darbinės temperatūros diapazoną ir gaubto apsaugos laipsnį.
Pasirinkite gaminius, kurie atitinka IEC standartus ir regioninius komunalinių paslaugų reikalavimus.
Darbas su patyrusiais gamintojais, tokiais kaip Gomelong, užtikrina patikimą kokybę, techninę pagalbą ir ilgalaikį produktų prieinamumą.
Tinkamas montavimas užtikrina optimalų veikimą ir ilgalaikį patikimumą.
Energijos apskaitos pramonė sparčiai vystosi link pažangesnių ir labiau susietų sprendimų.
Būsimi pokyčiai apima:
Vienfaziai dviejų laidų energijos skaitikliai ir toliau vaidins svarbų vaidmenį skaitmeninėse energijos valdymo ekosistemose.
Jis naudojamas elektros energijos suvartojimui matuoti vienfazėse elektros sistemose, dažniausiai esančiose namuose, butuose ir mažose komercinėse patalpose.
Dauguma šiuolaikinių elektroninių skaitiklių užtikrina 1.0 arba 2.0 klasės tikslumą, todėl užtikrina itin patikimą atsiskaitymą ir energijos stebėjimą.
Taip. Daugelis modelių palaiko ryšio protokolus, tokius kaip RS485, Modbus, RF ir PLC, skirtus nuotoliniam stebėjimui ir automatiniam skaitiklio nuskaitymui.
Taip. Tam tikrus modelius galima integruoti į saulės ir atsinaujinančios energijos įrenginius, kad būtų galima stebėti pagamintą ir suvartojamą elektros energiją.
Svarbūs veiksniai yra tikslumo klasė, srovės įvertinimas, ryšio galimybė, sertifikatai, diegimo aplinka ir gamintojo patikimumas.
Aukštos kokybės elektroninis energijos skaitiklis, tinkamai sumontuotas ir prižiūrimas, dažnai gali patikimai aptarnauti daugiau nei 10–15 metų.
Vienfazis dviejų laidų energijos skaitiklis išlieka vienu praktiškiausių ir ekonomiškiausių sprendimų, skirtų tiksliai matuoti elektros energiją gyvenamuosiuose ir lengvuose komerciniuose įrenginiuose. Dėl tokių privalumų kaip tikslus sąskaitų išrašymas, kompaktiškas dizainas, ilgalaikis patikimumas, nuotolinio ryšio galimybė ir suderinamumas su šiuolaikinėmis energijos valdymo sistemomis, šie skaitikliai ir toliau yra esminiai šių dienų elektros paskirstymo tinklų komponentai.
Jei ieškote patikimo ir didelio našumoVienfazis dviejų laidų energijos skaitiklis, Gomelongasassiūlo pažangius matavimo sprendimus, sukurtus taip, kad atitiktų tarptautinius standartus ir įvairius projektų reikalavimus. Nesvarbu, ar esate komunalinių paslaugų teikėjas, elektros rangovas, platintojas ar objekto valdytojas, mūsų profesionali komanda gali padėti rasti tinkamą sprendimą jūsų programai.Susisiekite su mumisšiandienNorėdami sužinoti daugiau apie mūsų produktus, paprašyti techninės pagalbos arba gauti individualų pasiūlymą kitam projektui.
