Pramoniniuose objektuose, komerciniuose pastatuose ir elektros paskirstymo sistemose visame pasaulyje,Vienfazis skaitmeninis skydelis montuojamas kintamosios srovės voltmetraiTikima, kad kiekvieną dieną pateikia tikslius įtampos rodmenis. Operatoriai pasitiki šiais prietaisais, kad išlaikytų saugias eksploatavimo sąlygas ir apsaugotų jautrią įrangą. Tačiau yra klausimas, kuris retai užduodamas – ir atsakymas gali būti labiau nerimą keliantis, nei manote.
Šiuolaikiniai elektros tinklai patiria įvairiausių trikdžių. Vieni iš žalingiausių yra momentiniai viršįtampiai – trumpi įtampos šuoliai, trunkantys nuo kelių milisekundžių iki kelių sekundžių. Žaibas netoliese, didelių indukcinių apkrovų perjungimas ar gedimas kitoje tinklo vietoje gali sukelti šiuos pavojingus įvykius. Kai jūsų vienfazis skaitmeninis skydelyje montuojamas kintamosios srovės voltmetras jų neaptinka, pasekmės gali atsirasti per visą jūsų veikimo laiką.
AtGomelongasasMes praleidome daugiau nei 15 metų gamindami energijos skaitiklius ir skaitmeninius skydinius prietaisus pasaulinei rinkai. Mūsų patirtis parodė, kad daugelis įrenginių vadovų ir inžinierių mano, kad jų skydiniai matuokliai fiksuoja viską, kas vyksta jų linijose. Bet ar tokia prielaida pagrįsta?
Momentiniai viršįtampiai nėra retas atvejis. Jie atsiranda dažniau, nei dauguma operatorių supranta. Skirtumas tarp matuoklio, kuris fiksuoja šiuos įvykius, ir to, kuris juos praleidžia, dažnai priklauso nuo vienos specifikacijos: reakcijos laiko.
Tradiciniai analoginiai voltmetrai turi būdingų apribojimų. Jų judančioms ritėms reikalingas mechaninis judėjimas, kad būtų parodytas rodmuo, įvedant natūralų slopinimą, kuris sulėtina jų reakciją į greitus pokyčius. Nors tai išlygina trumpalaikius ekrano svyravimus, tai taip pat reiškia, kad operatorius niekada nemato trumpų viršįtampių įvykių.
Skaitmeniniai skaitikliai veikia skirtingai. Jie paima įvesties įtampą atskirais intervalais, konvertuoja tuos pavyzdžius į skaitmenines reikšmes, tada apskaičiuoja ir parodo rezultatą. Mėginių ėmimo dažnis ir apdorojimo greitis nustato, ar užfiksuotas momentinis viršįtampis, ar visiškai praleistas.
Šioje lentelėje parodyta, kaip skirtingi atsako laikai turi įtakos momentinių viršįtampių aptikimui:
| Reagavimo laikas | Užfiksuoja trumpalaikius įvykius | Tipiškas pritaikymo tinkamumas |
|---|---|---|
| ≥ 1 sekundė | Minimalus – dauguma momentinių spyglių visiškai praleisti | Paprasta buvimo indikacija, žemo kritiškumo stebėjimas |
| 500 ms – 1 s | Ribotas – fiksuoja tik ilgesnės trukmės įvykius | Bendras galios stebėjimas, nejautri įranga |
| 200 ms – 500 ms | Vidutinis – aptinka kai kuriuos perjungimo pereinamuosius įvykius | Vidutinio jautrumo pramonė |
| ≤ 200 ms | Aukštas – užfiksuoja daugumą momentinių viršįtampių | Jautrios įrangos apsauga, kokybės užtikrinimas |
| < 50 ms | Išskirtinis – aptikimas beveik realiuoju laiku | Kritinė infrastruktūra, laboratorinis stebėjimas |
Daugelio rinkoje esančių standartinių skaitmeninių skydinių skaitiklių atsako laikas viršija vieną sekundę. Per tą laiką žalingo viršįtampio šuolis gali atsirasti ir likti visiškai nepastebėtas matavimo prietaiso – net jei jautri pasroviui skirta elektronika gali patirti bendrą arba tiesioginę žalą.
Net jei skaitiklio atsako laikas yra gana greitas, reikia atsižvelgti į kitus dalykus. Dauguma skydinių skaitiklių atnaujina savo skaitmeninius ekranus fiksuotu greičiu, dažnai nuo dviejų iki penkių kartų per sekundę. Tarp ekrano atnaujinimų gali lengvai atsirasti įtampos šuolis, trunkantis 50 milisekundžių – pakankamai ilgai, kad būtų pažeisti maitinimo šaltiniai arba sugadinti puslaidininkių komponentai.
Štai kodėl kokybė avienfazis skaitmeninis skydelis montuojamas kintamosios srovės voltmetrasnegali būti vertinamas vien pagal jo rodymo tikslumą pastoviosios būsenos sąlygomis. Tikrasis jo vertės matas slypi tame, kaip jis veikia realiomis dinamiškomis sąlygomis – tais momentais, kai jums labiausiai reikia patikimos informacijos.
Atsižvelgdamas į šiuos praktinius iššūkius, „Gomelong“ sukūrė savo vienfazio skaitmeninio skydelio tvirtinimo kintamosios srovės voltmetro seriją. Mūsų prietaisai naudoja pažangius kintamosios srovės mėginių ėmimo būdus, kad išmatuotų įtampą elektros tinkle. Naudodami programuojamus parametrus, pasiekiamus tiesiogiai skydelio mygtukais, operatoriai gali sukonfigūruoti skaitiklį, kad jis atitiktų konkrečius jų taikymo poreikius. Skaitikliai taip pat suprojektuoti su antivibracine konstrukcija, dideliu tikslumu ir stabilumu, todėl jie gali išmatuoti efektyvias kintamosios srovės vertes net aplinkoje, kurioje yra rimtų harmoninių iškraipymų.
Viena nepastebėta trumpalaikė viršįtampis gali nesukelti tiesioginio pastebimo poveikio. Tačiau laikui bėgant rizika kaupiasi, o pasekmės gali pasireikšti netikėtai.
Šiuolaikinės pramoninės valdymo sistemos priklauso nuo jautrių elektroninių komponentų – programuojamų loginių valdiklių (PLC), kintamo dažnio pavarų (VFD), maitinimo šaltinių ir mikroprocesorių pagrindu veikiančių įrenginių. Šie komponentai turi tam tikrus įtampos nuokrypius. Pakartotinis viršįtampio įvykių poveikis, net ir trunkantis vos milisekundes, pagreitina kondensatorių senėjimą, pablogina puslaidininkių jungtis ir padidina maitinimo modulių gedimų dažnį.
Be aptikimo nėra ir dokumentų. Be dokumentų neįmanoma susieti įrangos gedimų su maitinimo kokybės problemomis. Rezultatas yra reaktyvi priežiūra, o ne aktyvi apsauga – ir žymiai didesnės ilgalaikės išlaidos.
Įrenginiams, kurie stebi įtampos tendencijas, kad būtų užtikrinta kokybė arba laikomasi teisės aktų, praleisti viršįtampio įvykiai sukuria spragų duomenų įraše. Gamybos ciklas, kai patiriami neaptikti įtampos poslinkiai, gali sukurti išvestį, atitinkančią specifikacijas, pagrįstas įrašytais duomenimis, tačiau tikroji elektros aplinka gamybos metu pasakoja kitą istoriją.
Be įrangos sugadinimo ir duomenų vientisumo problemų, yra ir saugos pasekmių. Kai kuriose srityse nuolatinės arba pasikartojančios viršįtampio sąlygos gali apkrauti izoliacines sistemas, padidindamos lanko atsiradimo ar įrangos gedimo riziką esant apkrovai. Operatoriai, kurie niekada nemato įspėjamųjų ženklų, negali imtis prevencinių veiksmų.

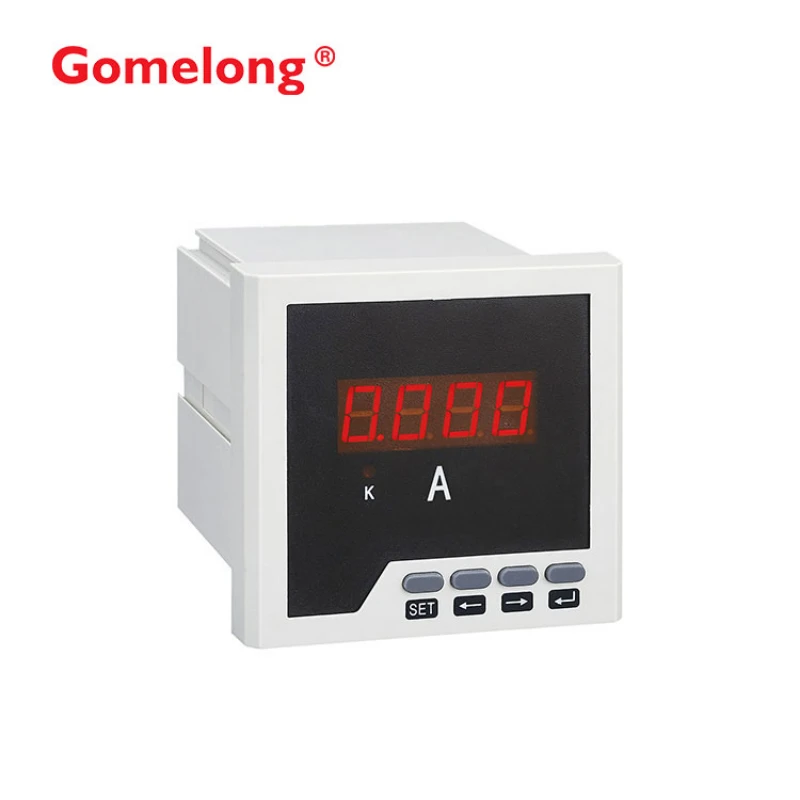

Apgalvotai suprojektuotas vienfazis skaitmeninis skydelis montuojamas kintamosios srovės voltmetras sprendžia šias rizikas pasitelkdamas daugybę galimybių.Gomelongassiūlo keturias skirtingas serijas – X, K, D ir S – kiekviena sukurta skirtingiems taikymo reikalavimams.
X serija suteikia pilną elektrinį srovės, įtampos, galios, dažnio ir galios koeficiento matavimą su tiesioginiu ekranu ir 0,5 tikslumo klase. K serijoje yra trys analoginio kiekio perdavimo išėjimai (4-20 mA) ir pasirenkama RS485 ryšio sąsaja su Modbus-RTU protokolu. Serija S pristato programuojamą aliarmo funkciją su relės išvesties galimybėmis ir telesignalizacija per RS-485 prievadą – leidžia skaitikliui aktyviai įspėti operatorius, kai atsiranda neįprastos įtampos sąlygos, o ne pasyviai rodyti vertes, kurios gali būti nepastebėtos.
Be to, kiekviename Gomelong vienfaziame skaitmeniniame skydelyje montuojamas kintamosios srovės voltmetras turi aukštos kokybės LED ekraną, kuriame naudojami brangūs IC lustai, su programavimo mygtukais, skirtais iki 100 000 klavišų paspaudimų. Plokštės konstrukcijoje naudojami importuoti didelės molekulinės masės junginiai, atsparūs rūgštims, šarmams, aukštai temperatūrai ir korozijai, užtikrinant patikimą veikimą net ir sudėtingoje pramoninėje aplinkoje.
Vertinant vienfazį skaitmeninį skydelį montuojamą kintamosios srovės voltmetrą savo reikmėms, tam tikros techninės specifikacijos suteikia prasmingos įžvalgos apie jo gebėjimą aptikti momentinius viršįtampio įvykius.
| Parametras | Standartinis pasiūlymas | Ką tai reiškia viršįtampio aptikimui |
|---|---|---|
| Tikslumo klasė | 0.5 | Patikimas matavimo tikslumas normaliomis sąlygomis |
| Dažnių diapazonas | 45-65 Hz | Apima pasaulines maitinimo sistemas (50Hz/60Hz) |
| Matavimo metodas | Kintamosios srovės mėginių ėmimo technika | Skaitmeninis įvesties bangos formos atranka |
| Programuojamas mastelio keitimas | Reguliuojamas priekinio skydelio mygtukas | Lankstus santykio konfigūravimas vietoje |
| Ryšio protokolas | Modbus-RTU (RS485) | Nuotolinio stebėjimo ir signalizacijos integravimas |
| Signalizacijos funkcionalumas | Yra (S serija) | Aktyvus pranešimas apie nenormalią įtampą |
| Ekrano tipas | LED, 4 skaitmenys | Geras matomumas realiuoju laiku |
Gomelongasui šios specifikacijos nėra tik skaičiai duomenų lape – jos atspindi realaus pasaulio inžinerinius sprendimus, priimtus siekiant užtikrinti patikimą veikimą. Mūsų vienfaziai skaitmeniniai skydelyje montuojami kintamosios srovės voltmetro prietaisai yra įmontuoti įrenginiuose, kurie turi ISO 9001 kokybės valdymo ir ISO 14001 aplinkosaugos vadybos sertifikatus. Skaitikliai taip pat turi CE, ROHS, CCC ir CMC matavimo licencijas, taip pat kokybės eksporto licenciją, patvirtinančią jų atitiktį tarptautiniams standartams.
Vertingas yra matuoklis, kuris nustato viršįtampą. Matuoklis, kuris kam nors apie tai praneša, yra būtinas. „Gomelong“ patenkina šį reikalavimą per pasirenkamą RS485 ryšį su „Modbus-RTU“ protokolu, leidžiančiu integruoti su PLC, pramoniniais valdymo kompiuteriais ir priežiūros valdymo sistemomis. Įvykus viršįtampio įvykiui, informacija gali būti registruojama, rodoma HMI ekranuose ir naudojama automatiniams atsakams suaktyvinti – ne tik prarasta tarp ekrano atnaujinimų.
Skaitikliai taip pat yra programuojami lauke, todėl operatoriai gali reguliuoti santykio parametrus tiesiai iš priekinio skydelio, nereikalaujant specialios programinės įrangos ar atjungtos programavimo įrangos. Ši funkcija supaprastina paleidimą ir modifikavimą, kai laikui bėgant keičiasi sistemos konfigūracijos.
A1: tinkamas atsako laikas priklauso nuo jūsų konkrečių taikymo reikalavimų. Bendram galios stebėjimui komerciniuose pastatuose gali būti priimtinas atsako laikas nuo 500 milisekundžių iki 1 sekundės, norint aptikti ilgesnės trukmės viršįtampio įvykius. Tačiau pramoninėms reikmėms, kuriose naudojama jautri elektroninė įranga, kintamo dažnio pavaros arba automatizuotos valdymo sistemos, primygtinai rekomenduojamas 200 milisekundžių ar greitesnis atsako laikas. Daugelis standartinių skaitmeninių skydinių skaitiklių atnaujina savo ekranus 200–500 milisekundžių greičiu, o tai lemia, kaip greitai įtampos pokytis gali atsispindėti rodmenyje. Svarbu pažymėti, kad ekrano atnaujinimo dažnis ir matavimo atrankos dažnis yra susiję, tačiau skirtingos specifikacijos. Esant svarbioms programoms, kuriose net trumpi įtampos poslinkiai gali sukelti įrangos įtampą arba sugadinti duomenis, apsvarstykite galimybę naudoti matuoklius su programuojamais aliarmo išėjimais, kurie praneša nepriklausomai nuo ekrano atnaujinimo ciklo. Jei jūsų esama stebėjimo sistema negali užtikrinti tokio reagavimo lygio, efektyvus sprendimas gali būti pridėjus specialų skaitiklį su signalizacija jautrioms šakų grandinėms.
A2: Skaitmeninis mėginių ėmimas yra būtinas, bet jo nepakanka patikimam momentiniam viršįtampio aptikimui. Pagrindiniai veiksniai yra mėginių ėmimo dažnis (kaip dažnai matuoklis matuoja įtampą), apdorojimo algoritmas (kaip atrinktos vertės paverčiamos rodomais rodmenimis) ir bet koks vidinis vidurkis arba slopinimas, galintis filtruoti trumpalaikius įvykius. Kai kurie skaitmeniniai skaitikliai sąmoningai apskaičiuoja kelių mėginių vidurkį per kelių ciklų laikotarpį, kad būtų sukurtas stabilus ekranas, kuris veiksmingai pašalina trumpų trumpalaikių įvykių rodymą. Kiti skaitikliai gali imti didelius mėginius, bet tik atnaujina ekraną daug lėčiau. Norėdami nustatyti, ar jūsų vienfazis skaitmeninis skydelyje montuojamas kintamosios srovės voltmetras fiksuoja pereinamuosius įvykius, žiūrėkite gamintojo specifikacijas ir apie mėginių ėmimo dažnį, ir apie efektyvų atsako laiką. Jei šios specifikacijos nėra aiškiai dokumentuotos, skaitiklis gali būti nesuprojektuotas taip, kad pirmenybė būtų teikiama pereinamojo laikotarpio aptikimui. Skaitikliai, siūlantys programuojamus aliarmo išėjimus ir ryšio galimybes, paprastai geriau tinka viršįtampių stebėjimui, nes jie gali pranešti apie įvykius beveik realiuoju laiku, o ne pasikliauti, kad operatorius stebės trumpalaikius ekrano pokyčius.
A3: Standartiniai voltmetrai pirmiausia skirti matuoti ir rodyti pastovios būsenos įtampos vertes įprastomis darbo sąlygomis. Jų inžineriniai prioritetai paprastai apima tikslumą esant vardinei įtampai, ekrano skaitomumą ir ilgalaikį patikimumą. Viršįtampių stebėjimas papildo skirtingus reikalavimus: greitesnis reagavimas į įtampos pokyčius, konfigūruojamos aliarmo slenksčiai, neribotų įvykių registravimas arba ryšys ir galimybė patikimai veikti esant elektriniam triukšmui, kuris dažnai lydi viršįtampių sąlygas. Viršįtampių stebėjimui skirtas matuoklis paprastai siūlo vartotojo reguliuojamas aukštas ir žemas pavojaus signalo vertes, relės arba tranzistoriaus išėjimus pranešimams ir ryšio prievadus (pvz., RS485 su Modbus), kad būtų galima integruoti su valdymo sistemomis. Pavyzdžiui, Gomelong siūlo S serijos programuojamus signalizacijos matuoklius, specialiai sukurtus elektros sistemoms ir pramoninėms kasybos įmonėms, kurioms reikia srovės valdymo ir aptikimo. Šie skaitikliai gali labai tiksliai matuoti įvairius elektros energijos parametrus ir pasiekti telesignalizaciją per RS-485 prievadus. Pasirinkimas tarp standartinio skaitiklio ir viršįtampio stebėjimo skaitiklio galiausiai priklauso nuo saugomos įrangos vertės ir neaptiktų viršįtampių įvykių pasekmių jūsų konkrečioje programoje.
Prieš darydami išvadą, kad esamos įtampos stebėjimas yra tinkamas, apsvarstykite galimybę atlikti paprastą dabartinės sąrankos įvertinimą.
1. Atsako laiko patikrinimas – skaitiklio duomenų lape raskite atsako laiko specifikaciją. Jei jo nėra, susisiekite tiesiogiai su gamintoju. Trūkstamos specifikacijos dažnai rodo, kad greitas atsakas nebuvo projektavimo prioritetas.
2. Mėginių ėmimo metodo peržiūra – supraskite, ar jūsų skaitiklis naudoja tikrąjį RMS matavimą, vidutinį atsako matavimą ar kitą metodą. Tikrieji RMS matuokliai paprastai pateikia tikslesnius rodmenis iškraipytos bangos formos sąlygomis.
3. Signalizacijos galimybių patikra – nustatykite, ar jūsų matuoklis gali suaktyvinti aliarmą arba išvesti signalą, kai įtampa viršija iš anksto nustatytą slenkstį. Be to, jūs visiškai pasikliaujate operatoriaus stebėjimu realiuoju laiku.
4. Duomenų registravimo įvertinimas – nustatykite, ar jūsų skaitiklis gali įrašyti mažiausią ir didžiausią reikšmes ir ar jis gali perduoti tuos duomenis į centrinę sistemą. Vienfazis skaitmeninis skydelyje montuojamas kintamosios srovės voltmetras su RS485 ryšiu ir Modbus-RTU protokolu siūlo žymiai didesnę diagnostinę vertę nei izoliuotas skaitmeninis ekranas.
5. Tinkamumas aplinkai – patikrinkite, ar jūsų skaitiklis atitinka jūsų objekto aplinkos sąlygas. Kraštutiniai temperatūros pokyčiai, drėgmė, vibracija ir harmoniniai iškraipymai gali turėti įtakos matavimo tikslumui ir patikimumui. Gomelong matuokliai sukurti taip, kad atlaikytų sudėtingas sąlygas, juose yra plokštės, pagamintos iš importuotų didelės molekulinės masės junginių, atsparių rūgštims, šarmams, aukštai temperatūrai ir korozijai.
Nė vienas prietaisas negali užfiksuoti kiekvienos elektros anomalijos. Tačiau įdiegus vienfazį skaitmeninį skydelį montuojamą kintamosios srovės voltmetrą su ryšio galimybėmis, programuojamomis aliarmo slenksčiais ir dokumentuotomis greito reagavimo charakteristikomis, galima suprasti jūsų sistemos įtampos elgseną. Kai įrenginyje yra paskirstyti keli tokie skaitikliai, jų bendri duomenys gali atskleisti modelius, pvz., tam tikrus procesus ar paros laiką, susijusį su pasikartojančiais viršįtampių įvykiais, kurie liktų nematomi naudojant lėtesnius, izoliuotus matavimo prietaisus.
Pavadinime pateiktas klausimas – ką daryti, jei jūsų vienfazis skaitmeninis skydelio voltmetras praranda momentinį viršįtampą? – nėra tik hipotetinis. Tūkstančiuose objektų visame pasaulyje tai vyksta kiekvieną dieną. Įtampos šuoliai ateina ir praeina milisekundėmis. Atnaujinimas rodomas sekundės dalimis. Atotrūkis tarp šių dviejų laiko juostų lemia, ar problema yra dokumentuota, ar nematoma.
Geriausias laikas įvertinti savo įtampos stebėjimo galimybes yra prieš įvykstant gedimui, kurio galima išvengti, o ne po jo. Kruopšti esamų skaitiklių specifikacijų peržiūra ir strateginiai atnaujinimai, kai yra spragų, gali pakeisti jūsų elektros infrastruktūros supratimą ir apsaugą.
SuGomelongasasasortimentąvienfazis skaitmeninis skydelis montuojamas kintamosios srovės voltmetrasprietaisai – nuo pagrindinių matavimų (X serija) iki analoginio išvesties (K serija) iki programuojamų aliarmo funkcijų (Serija S) – operatoriai ir įrenginių valdytojai turi parinktis, atitinkančias jų specifinius stebėjimo reikalavimus ir biudžeto sumetimus. Visi mūsų portfelio produktai yra pagaminti ISO sertifikuotose patalpose, paremtos CE, ROHS ir CCC sertifikatais, o juos palaiko įmonė, pasiryžusi technologinėms naujovėms ir klientų sėkmei.
